結論｜つなぎ方はこれだけ
まず答え。
✔ 電流計 → 直列につなぐ
✔ 電圧計 → 並列につなぐ
これだけ覚えればOKです。

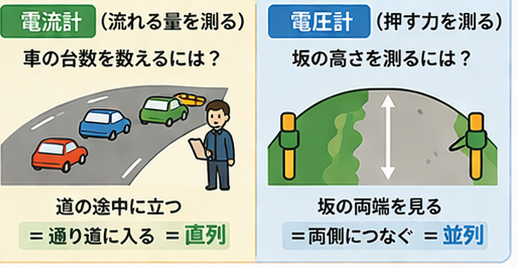

たとえ｜道路チェックで考える
電気を車の流れで考えます。
電流計（流れる量を測る）
車の台数を数えるには？
👉 道の途中に立つ。
つまり
通り道に入る＝直列
電圧計（押す力を測る）
坂の高さを測るには？
👉 坂の両端を見る。
つまり
両側につなぐ＝並列
定義
電流計とは
👉 電気の流れる量（電流）を測る装置。
単位：A（アンペア）
特徴：
- 電気を全部通す必要がある
- 回路の途中に入る
だから直列。
電圧計とは
👉 電気を流そうとする力（電圧）を測る装置。
単位：V（ボルト）
特徴：
- 部品の両端を比べる
- 横から測る
だから並列。

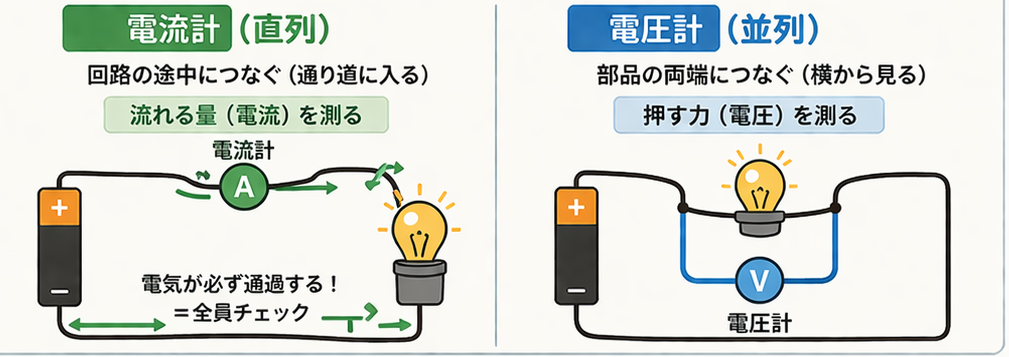

図解イメージ説明
✔ 電流計（直列）
電池 → 電流計 → 電球 → 戻る
電気が必ず通過します。
👉 全員チェック。
✔ 電圧計（並列）
電球の両端に接続。
電池 → 電球
↘ 電圧計 ↙
👉 高さ（電位差）を見る。
なぜこのつなぎ方になる？
ここを理解すると忘れません。
電流計
電流を測る
＝ 流れる電気全部を見る必要がある
だから直列。
電圧計
電圧を測る
＝ 2点の差を測る
だから並列。
よくある間違い（超頻出）
❌ 電流計を並列につなぐ
これは危険。
電流が一気に流れ、
👉 故障する可能性あり
テストでもよく出ます。
❌ 電圧計を直列につなぐ
ほとんど電気が流れなくなります。
測定できません。
❌ 「直列＝電流計」と丸暗記
理由まで覚えると忘れません。
✔ 通り道に入る → 電流計
✔ 横から見る → 電圧計
テストで出るポイント
✔ 回路図を書けるか
✔ 直列・並列を区別できるか
✔ なぜそうするか説明できるか
理由説明問題が増えています。
基礎からの復習はこちらから
基礎から復習したい人はこちら。
▶ 電流とは？
▶ 電圧とは？
▶ 直列回路と並列回路の違い
▶ オームの法則とは？
▶ 電力とは？
まとめ
- 電流計＝直列
- 電圧計＝並列
- 電流は通り道で測る
- 電圧は両端で測る
ここが理解できれば
👉 実験問題はほぼ得点源 になります。
